团队概况（300字以内）
先进陶瓷与成型技术团队瞄准先进陶瓷产业的需求，形成了以先进陶瓷材料和成型技术为核心的两大技术体系。近年来，团队主要围绕先陶瓷和成型技术展开研究，团队共获得国家自然科学基金项目等国家项目6项，湖南省科技计划重点项目1项，参加其它国家与省级项目近20项，获省部级奖励3项，其中主持“便携式无燃气快速切割器”的科研项目，获“消防部队装备器材技术创新成果二等奖”，成果被株洲市政府网站记录为株洲的中国第一，“大规格复杂结构铝合金搅拌摩擦焊接关键技术装备开发及应用”获陕西省科学技术进步一等奖，发表高质量学术论文30余篇。
团队带头人（200字以内）
团队带头人：银锐明教授，博士生导师，湖南省学科带头人、兼任中国粉末冶金学会理事，中国有色金属学会粉末冶金及金属陶瓷学术委员会委员，“有色金属科学与工程”编辑委员会委员，湖南省焊接学会常务理事，副秘书长。长期从事先进陶瓷与成型技术等方面研究，提出了注凝成型制备大尺寸、异形的陶瓷材料，形成了高导热的氮化硅材料制备技术和高硬度、低成本的陶瓷刀具制备技术，正在进行产业化推广应用。
团队成员（200字以内）
李鹏飞：博士，硕士生导师，主要从事高温合金3D打印和高导热氮化硅陶瓷的研究工作，主持省部级项目、市厅级和横向等项目5项，发表SCI、EI论文10余篇，已获授权专利5项。
刘井雄：博士，硕士生导师，主要从事先进结构与功能陶瓷的研究，主持省厅级项目2项，发表SCI、EI论文10余篇，申请发明专利3项，授权2项。
龙路平博士，主要从事先进粉末冶金材料的教学和科研工作，主持省优秀青年基金1项，发表SCI、EI论文20余篇，申请发明专利5项，授权3项。
丁燕鸿博士，副教授，硕士生导师，主要研究新能源材料、耐高温和耐磨特种陶瓷材料、石墨烯制备技术及应用。主持（或参与）国家和省自然基金项目、科技型中小企业技术创新基金、校级项目和横向课题10余项，发表学术论文20余篇。编著研究生教学用书1部。中国复合材料学会会员，获十大赌博正规信誉网址下载“芙蓉百岗明星”称号。
研究方向（300字以内）
（1）氮化硅陶瓷导热基片：采用自主知识产权水基凝胶流延制备基片，环保并可大尺寸制备，密度可达3.1g/cm3，高长径比超大β晶组织，长径比约20左右，晶粒直径约为2um，抗弯强度≥550 MPa，热导率≥100W/mk。
（2）Sialon陶瓷刀具：主要高速切削航空发动机用高温合金材料，以及各类高硬铸铁，材料晶粒晶粒细小、组织均匀、高长径比， 断裂韧性≥7MPa.m1/2，高速切削高温合金使用寿命与同材质美国肯纳KYS30刀具相当
（3）镍基高温合金的3D打印：采用激光选区熔化技术制备高致密的镍基高温合金，利用时效、固溶处理调控材料相组成和组织。
（4）熔融挤出3D打印Ti(C,N)基金属陶瓷梯度结构协同调控、增塑挤压成形大长径比钨基合金以及材料极端环境应用等。

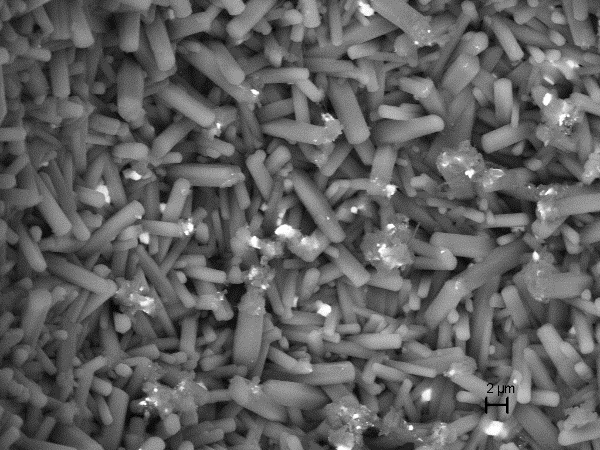

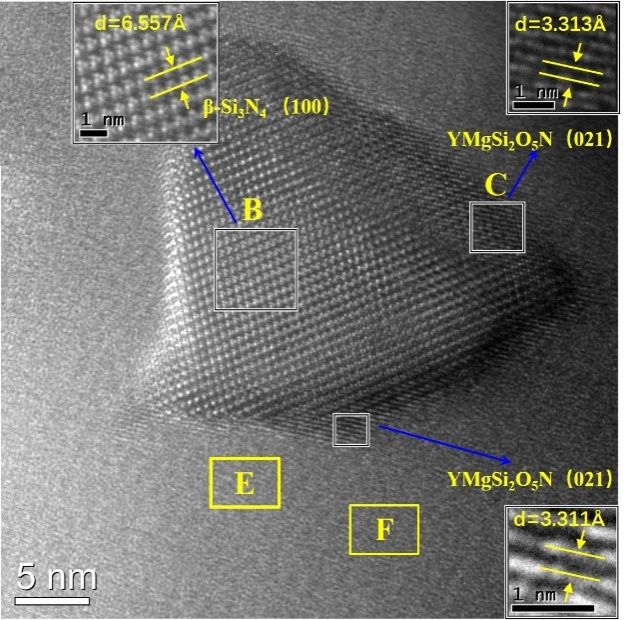

高导热氮化硅微观组织

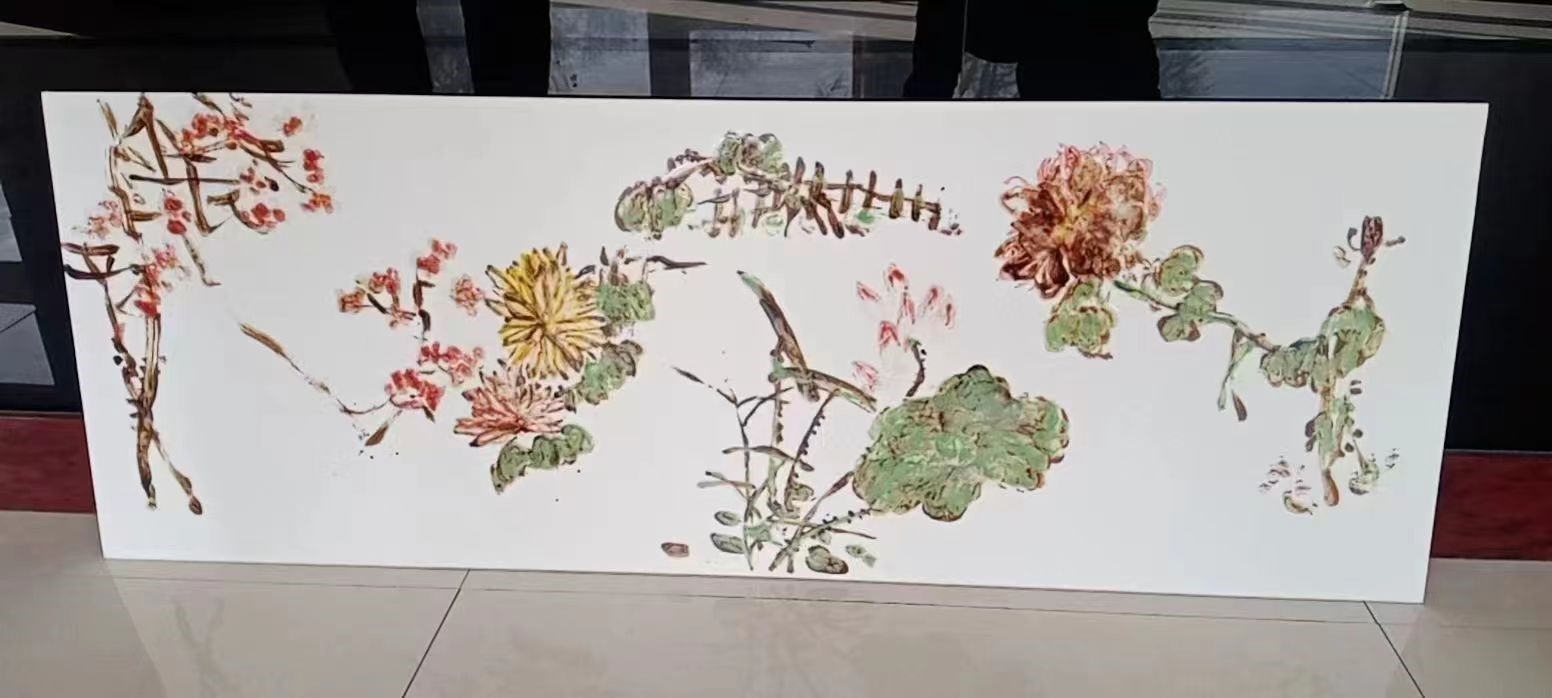

大尺寸异形件的成型（1.8*0.6m）
